Иглодержатель 5224075200 пресс-подборщика Sipma Z224
Цена: 8719 руб.
Иглодержатель пресс-подборщика Sipma Z224. Длина - 650 мм, общая ширина - 425 мм, вес - 8 кг. Каталожные номера: 2024-070-520, 5224075200
Иглодержатель 5224075200 пресс-подборщика Sipma Z224
Sipma
Польша
Использование
Запчасть для пресс-подборщика Sipma
Назначение
Для крепления игл с помощью кронштейнов, которые приварены к корпусу держателя.
Используются для замены изношенных или поврежденных деталей в процессе ремонтно-восстановительных работ.
Строение

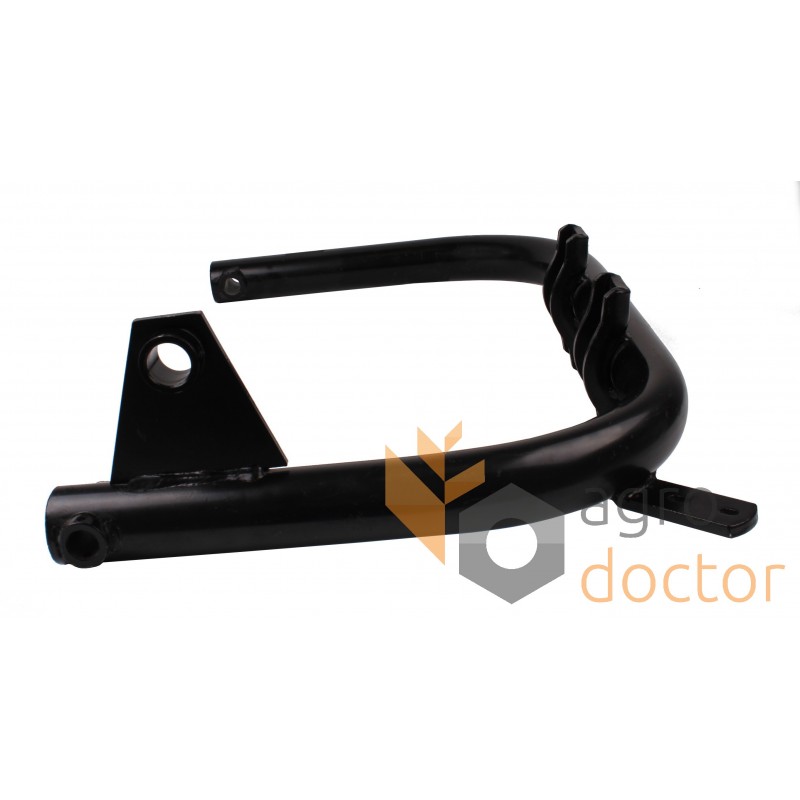

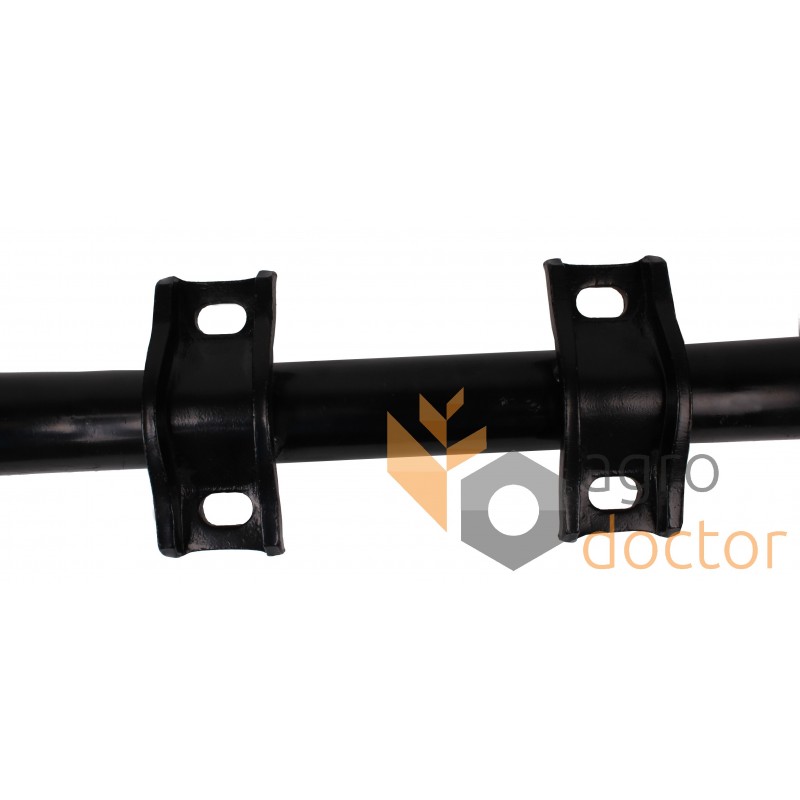

Иглодержатель состоит из корпуса изготовленного из толстостенной трубы п-образной формы к которому приварены кронштейны для крепления игл.

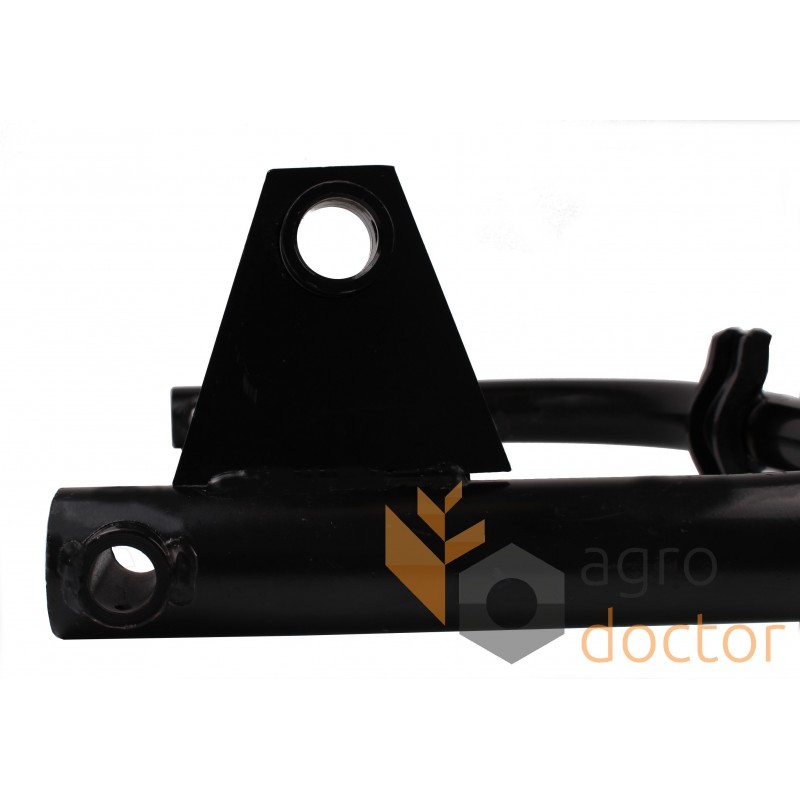

На корпусе также приварен кронштейн для привода иглодержателя и выполнены кронштейны с отверстиями для крепления иглодержателя к раме пресс-подборщика.
| Вес , W | kg | 8 |
|---|---|---|
| Внутренний диаметр , d | mm | 39 |
| Внешний диаметр , D | mm | 48.5 |
| Количество отверстий крепления , N | 4+2+1 | |
| Общая ширина , Wb | mm | 425 |
| Длина , L | mm | 650 |
| Высота , H | mm | 195 |
| Резьба , M | M8 | |
| Диаметр отверстий крепления, 1 , Dmm | mm | 20 |
| Диаметр отверстий крепления, 2 , Dmm | mm | 9.5 |
| Диаметр внутренний , d1 | mm | 25 |
| Размеры отверстия крепления , Dm | mm | 25x15 |
| Диаметр отверстия под шплинт , d0 | mm | 4.5 |
Применение
Z-224
OEM номера
5224/07-520/0
5224075200
