Ланка транспортера элеватора AL15480, S51 (з лапкой SD), John Deere
Цена: 132 руб.
Соединительная звено транспортерного цепи с лапками SD-типа к зерноуборочным комбайнам John Deere (модели: 1032/1072/1155/1158/330/530/730/925/940/952/965/970/985 ...). Шаг - 38.1 мм, диаметр пальца - 5.72 мм. Заменитель ОЕМ номера AL15480.
Ланка транспортера элеватора AL15480, S51 (з лапкой SD), John Deere
Rollon
Италия
Назначение:
Звено соединительное с креплением служит для соединения отрезков транспортерной роликовой цепи, состоящих из нечетного количества звеньев в случае когда в этом месте есть необходимость в установке элементов элеватора либо транспортера (скребков, направляющих планок).
Строение:

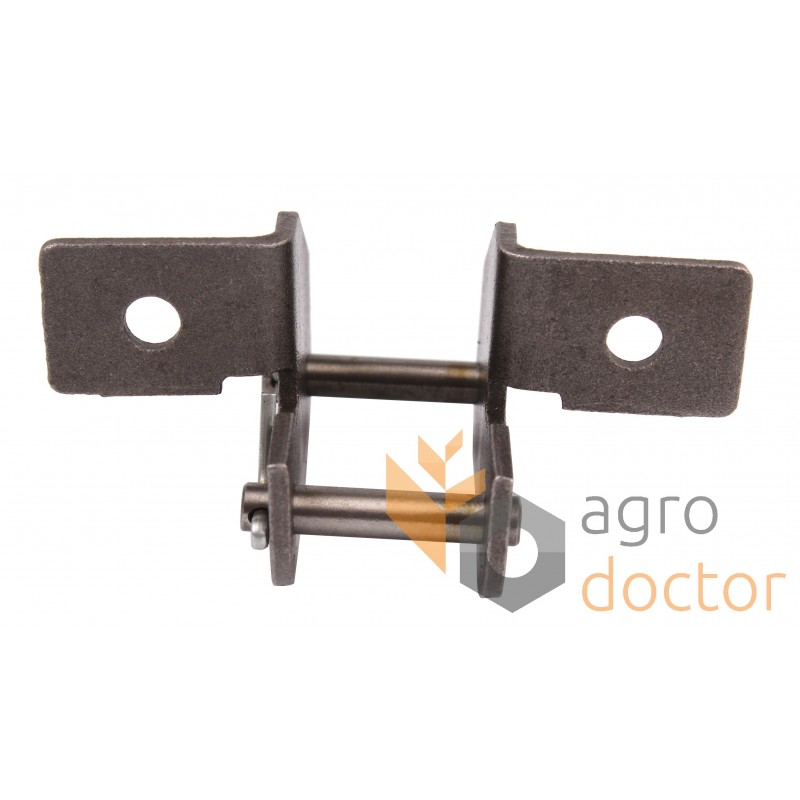

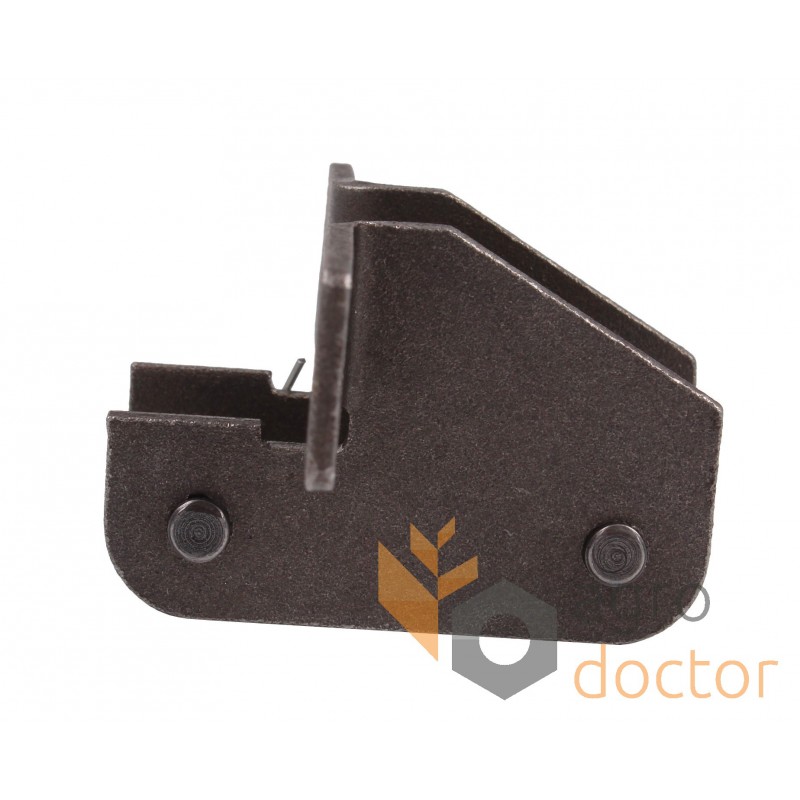

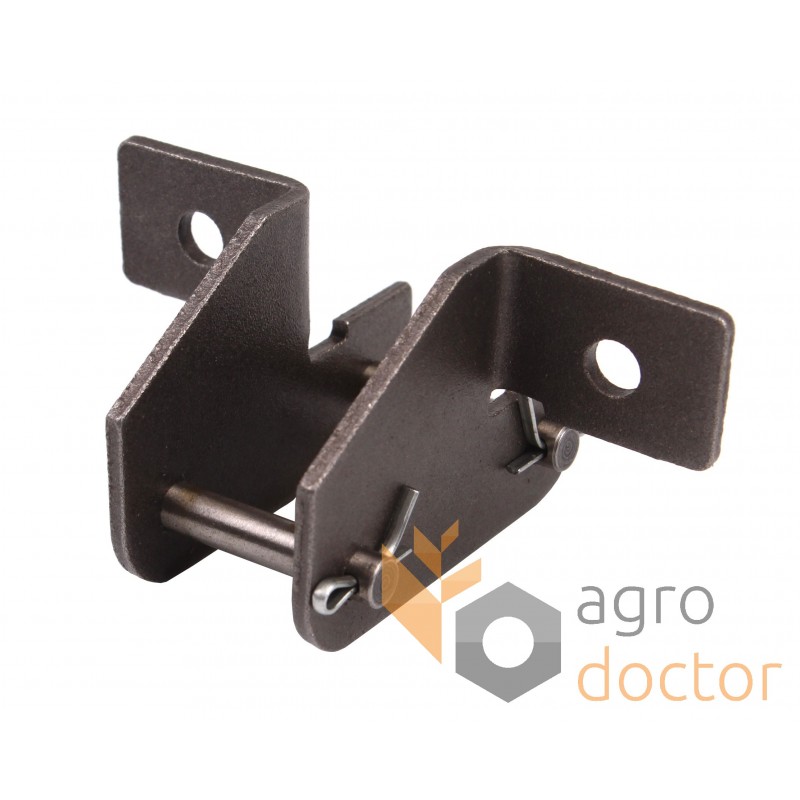

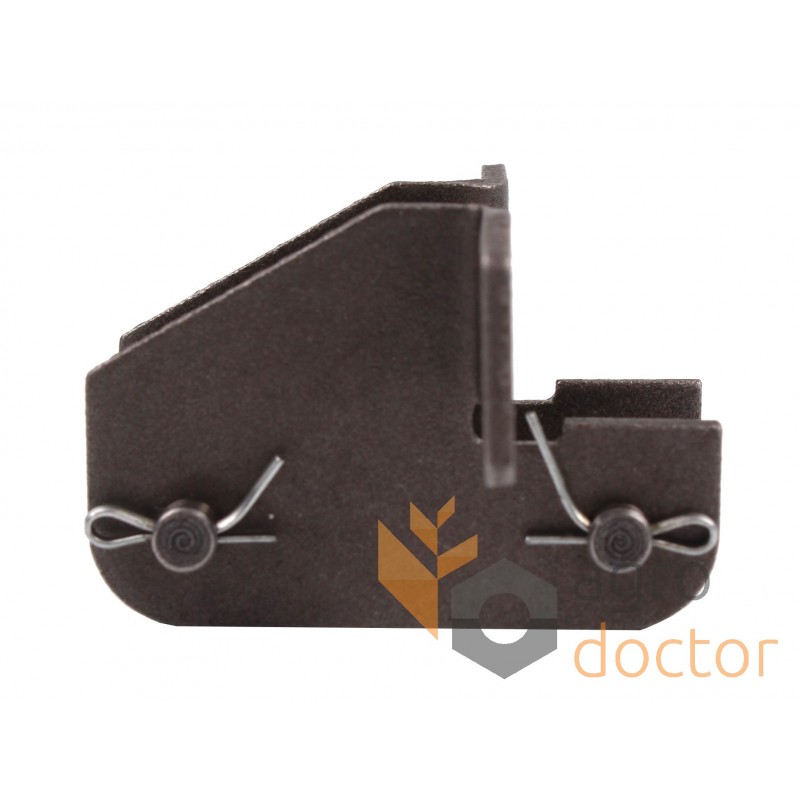

Соединительное звено с креплением включает в себя два основных элемента в виде угольников. В одну из полок первого запрессованы соединительные валики (пальцы) на дальних концах которых выполнены либо отверстия для шплинтов либо канавки под пружинный замок, служащие для фиксации второго элемента после монтажа звена. На других полках угольников расположены ответстия для крепления рабочих элементов транспортера.
| Вес , W | kg | 0.08 |
|---|---|---|
| Количество отверстий крепления , N | 2 | |
| Диаметр отверстий крепления , Dm | mm | 6.2 |
| Общая ширина , Wb | mm | 66 |
| Шаг цепи , p | mm | 38.1 |
| Диаметр пальца , dp | mm | 5.72 |
| Высота , H | mm | 37.5 |
| Расстояние между внутренними пластинами , b1 | mm | 30 |
| Расстояние между отверстиями для крепления , b | mm | 54 |
| Длина пальца , Lf | mm | 32.5 |
| Толщина материала , S | mm | 2.7 |
Применение
1032
1042
1052
1055
1065
1068H
1072
1075
1085
1133
1144
1155
1157
1158
330
430
530
630
730
925
932
935
940
945
950
952
955
960
965
965H
968H
970
975
985
OEM номера
AL15480
