Переходное звено 16A-1 [AD] - цепи
Цена: 184 руб.
Переходное звено однорядной роликовой транспортерной цепи 16А-1. Шаг цепи - 25.4 мм.
Переходное звено 16A-1 [AD] - цепи
AD
Польша
Назначение:
Звено переходное роликовой цепи служит для соединения отрезков приводной роликовой цепи, состоящих из чётного количества звеньев.

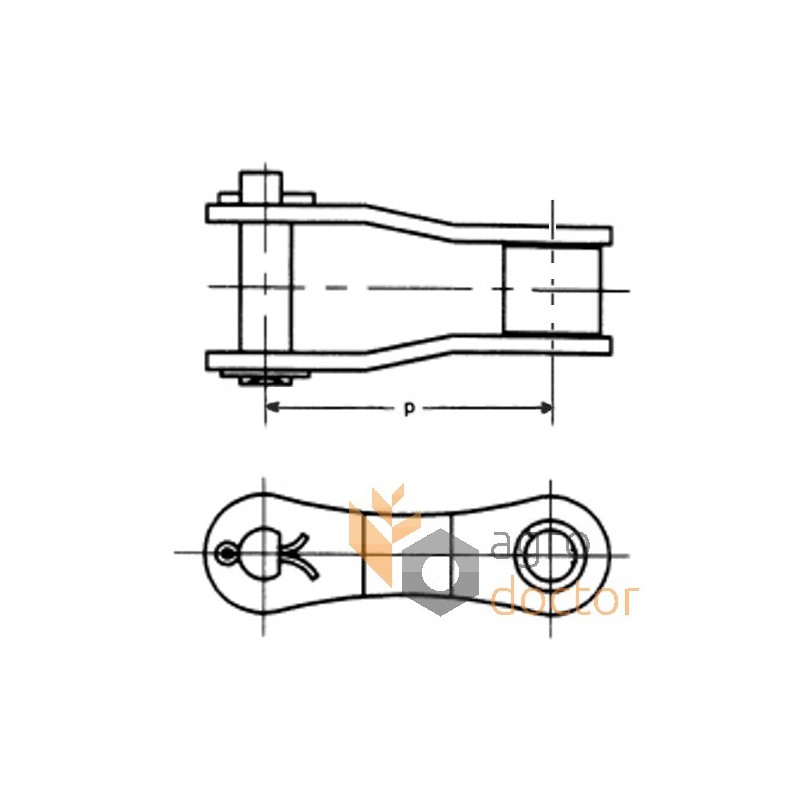

Строение:
Переходное звено состоит из двух изогнутых пластинок соединенных между собой втулкой на который свободно посажен ролик. С противоположной стороны пластины соединяются между собой съемным валиком, который с одной стороны фиксируется замком
| Вес , W | kg | 0.065 |
|---|---|---|
| Шаг цепи , p | mm | 25.4 |
| Диаметр пальца , dp | mm | 7.92 |
| Высота , H | mm | 24 |
| Расстояние между внутренними пластинами , b1 | mm | 15.75 |
| Диаметр ролика , d1 | mm | 15.88 |
| Шаг цепи согласно ISO484 , P | inch | 1 |
| Длина пальца , Lf | mm | 33.5 |
| Толщина материала , S | mm | 3.25 |
Применение
CR 9040
CR 9060
CR 9065
CR 9070
CR 9080
CR 9090
CR 920
CR 940
CR 960
CR 970
CR 980
OEM номера
J4217H
86977428
