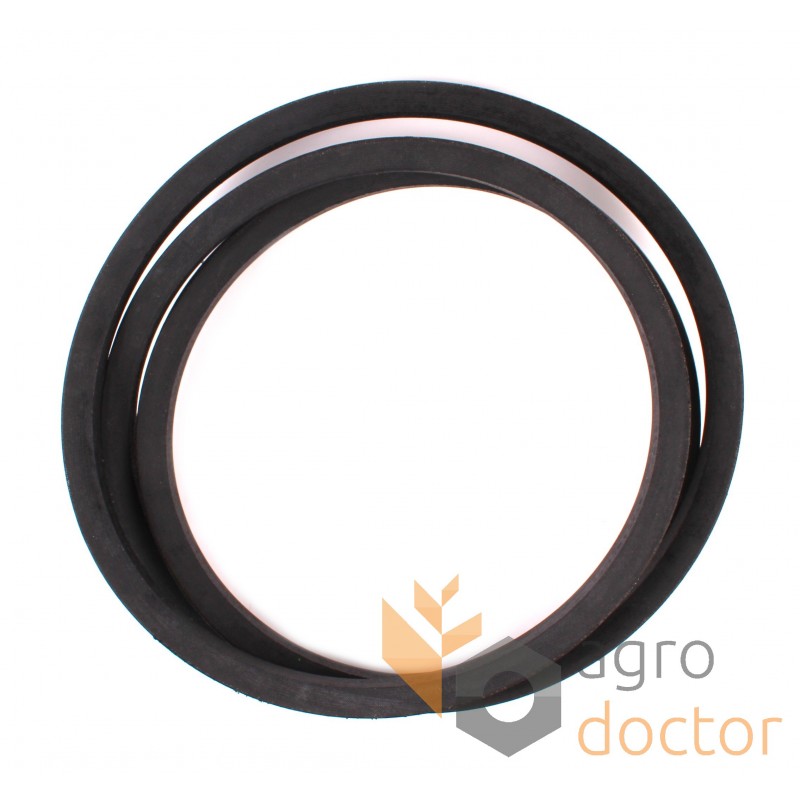

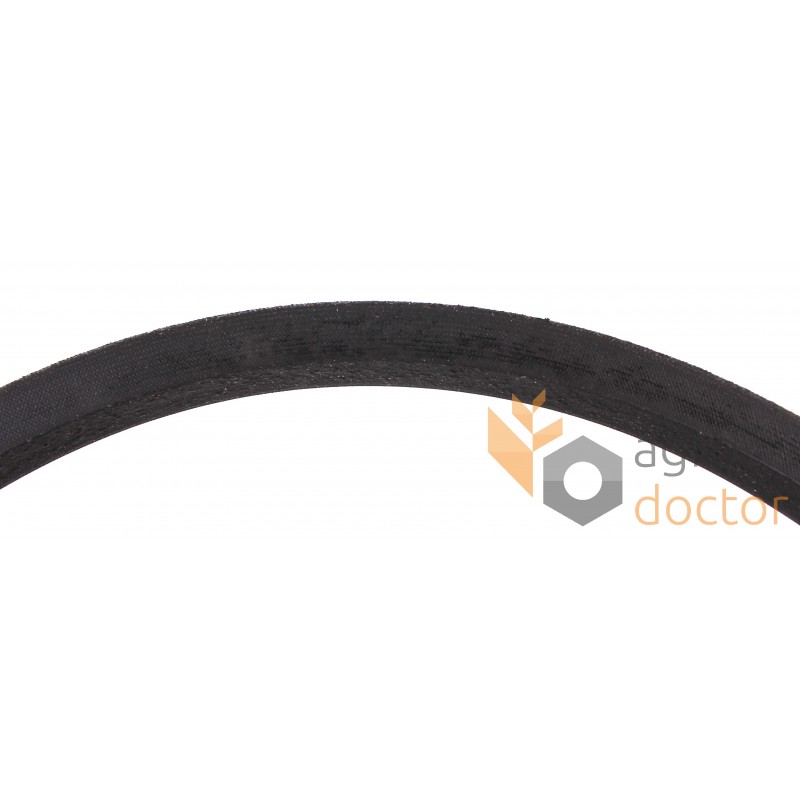

Приводной клиновой ремень HC103 [Carlisle]
Приводной клиновой ремень HC103 [Carlisle]
Обозначение:
HС103 (ASAE 211.4 - маркировка в дюймах);
22F2609 (ASAE 211.4 - маркировка в миллиметрах);
С22x2610 (ISO4184, DIN2215);
C(Б)-2600 (ГОСТ 1284-80);
C100 (RNA/MPTA IP-20)
Расшифровка обозначений ремня Carlisle НС323 22F8200:
Дюймовые размеры - Номер серии: НС323
H - сверхпрочная конструкция
С - классический профиль ремня
103 - внешняя длина (Lа) в дюймах
Миллиметровые размеры - Номер серии: 22F2609
22F - обозначение профиля (TW=22мм Th=14мм)
2609 - внешняя длина (Lа) в миллиметрах
Особенности:
Специально для сельскохозяйственной продукции компания Carlisle разработала ремни серии Super AG-Drive. Классические клиновые ремни Carlisle одни из наиболее распространенных ремней, по конструкции, технически и экономически подходят для большинства потребителей. Сечение классического клинового ремня Carlisle по форме напоминает равнобедренную трапецию. Могут использоваться как в сельском хозяйстве, так и в промышленности.
| Вес , W | kg | 0.82 |
|---|---|---|

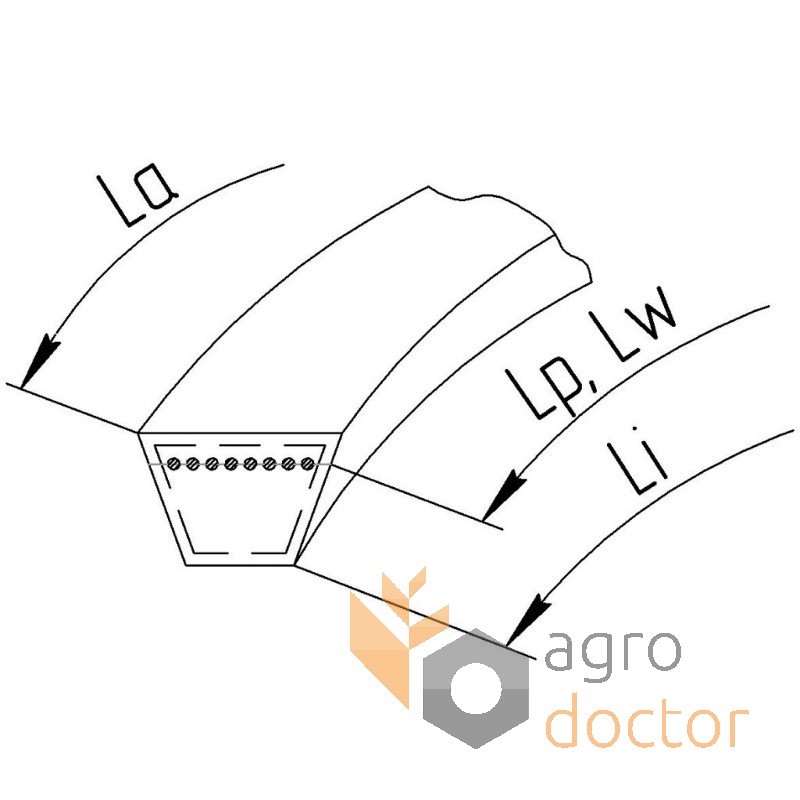

| Длина внутренняя , Li | mm | 2515 |
| Длина рабочая , Lw | mm | 2609 |
| Длина внешняя , La | mm | 2619 |

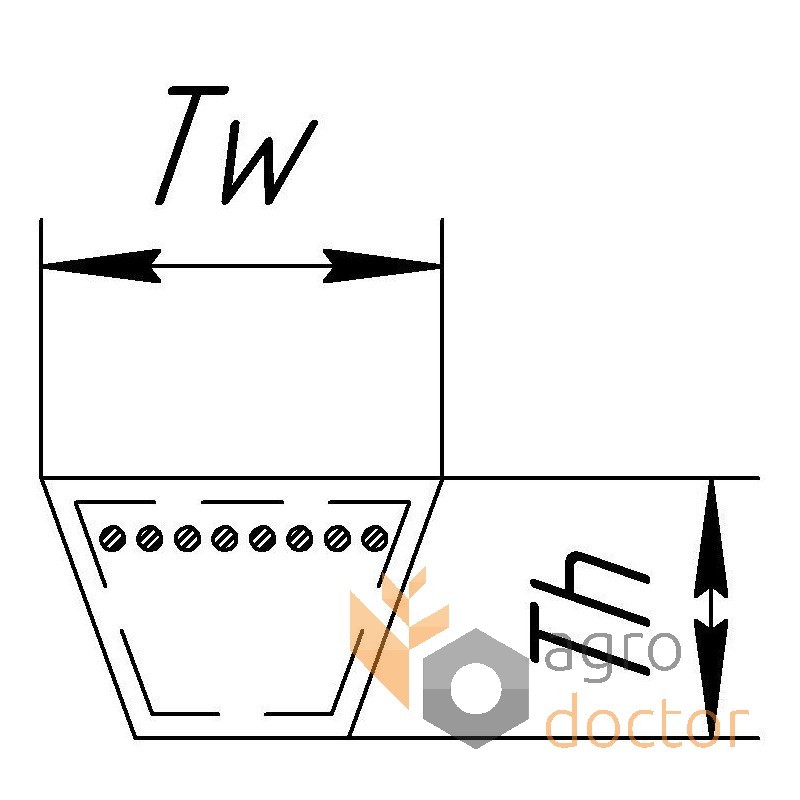

| Ширина профиля , Tw | mm | 22 |
| Высота профиля , Th | mm | 14 |
| Ширина профиля , Tw | inch | 0.875 |
| Длина внешняя , La | inch | 103.1 |
| Длина внутренняя , Li | inch | 99 |
| Длина рабочая , Lw | inch | 100.8 |
| Tип профиля | C |
