Приводной клиновой ремень HC106 [Carlisle]
Приводной клиновой ремень HC106 [Carlisle]
Обозначение:
HС106 (ASAE 211.4 - маркировка в дюймах);
22F2692 (ASAE 211.4 - маркировка в миллиметрах);
С22x2690 (ISO4184, DIN2215);
C(Б)-2700 (ГОСТ 1284-80);
C103 (RNA/MPTA IP-20)
Расшифровка обозначений ремня Carlisle НС106 22F2692:
Дюймовые размеры - Номер серии: НС106
H - сверхпрочная конструкция
С - классический профиль ремня
106 - внешняя длина (Lа) в дюймах
Миллиметровые размеры - Номер серии: 22F2692
22F - обозначение профиля (TW=22мм Th=14мм)
2692 - внешняя длина (Lа) в миллиметрах
Особенности:
Специально для сельскохозяйственной продукции компания Carlisle разработала ремни серии Super AG-Drive. Классические клиновые ремни Carlisle одни из наиболее распространенных ремней, по конструкции, технически и экономически подходят для большинства потребителей. Сечение классического клинового ремня Carlisle по форме напоминает равнобедренную трапецию. Могут использоваться как в сельском хозяйстве, так и в промышленности.
| Вес , W | kg | 0.86 |
|---|---|---|
| Вес в фунтах , W | lb | 1.8298 |

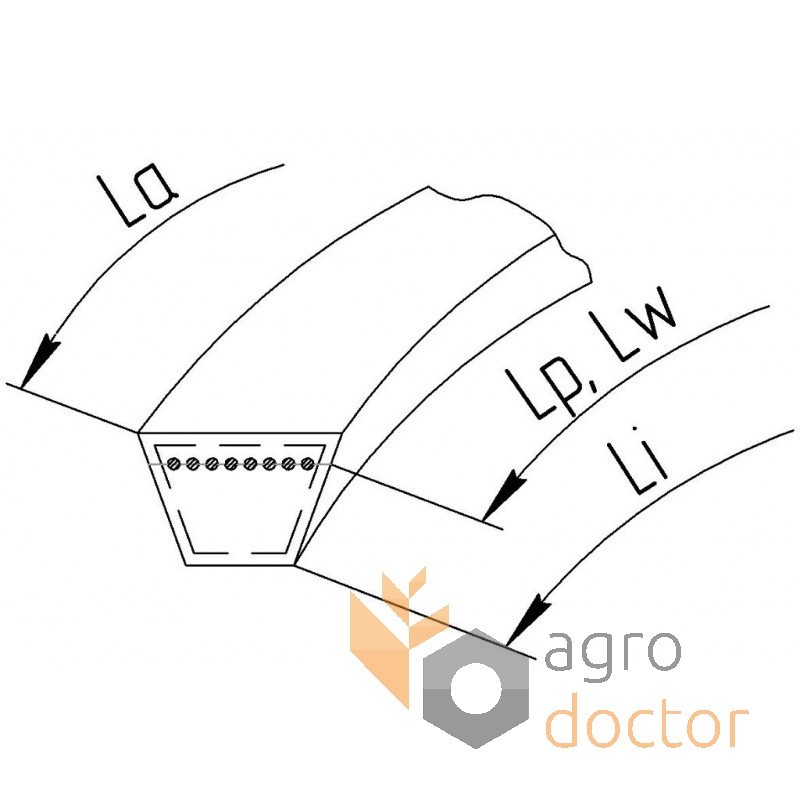

| Длина внутренняя , Li | mm | 2614 |
| Длина рабочая , Lw | mm | 2666 |
| Длина внешняя , La | mm | 2702 |

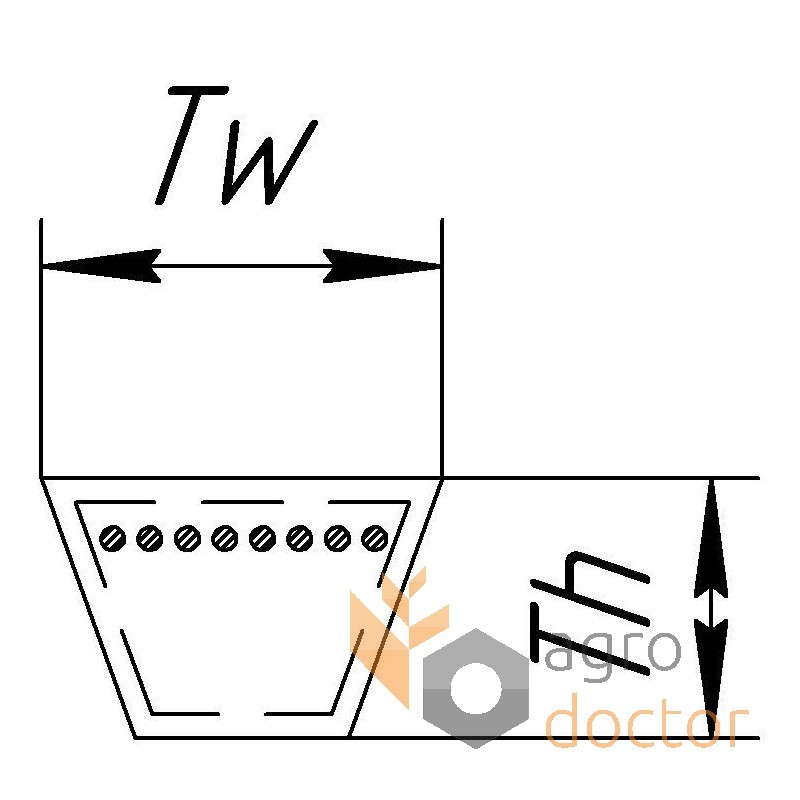

| Ширина профиля , Tw | mm | 22 |
| Высота профиля , Th | mm | 14 |
| Ширина профиля , Tw | inch | 0.88 |
| Длина внешняя , La | inch | 106.4 |
| Длина внутренняя , Li | inch | 103 |
| Длина рабочая , Lw | inch | 105 |
| Высота профиля , Th | inch | 0.5512 |
| Эффективная длина , Le | mm | 2692 |
| Эффективная длина , Le | inch | 106 |
| Tип профиля | C |
