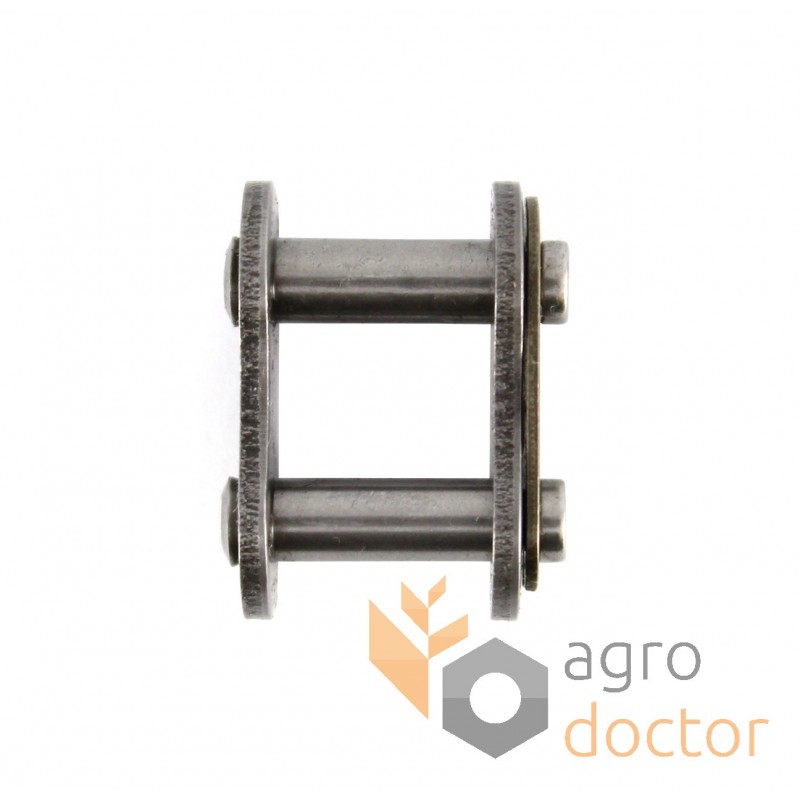

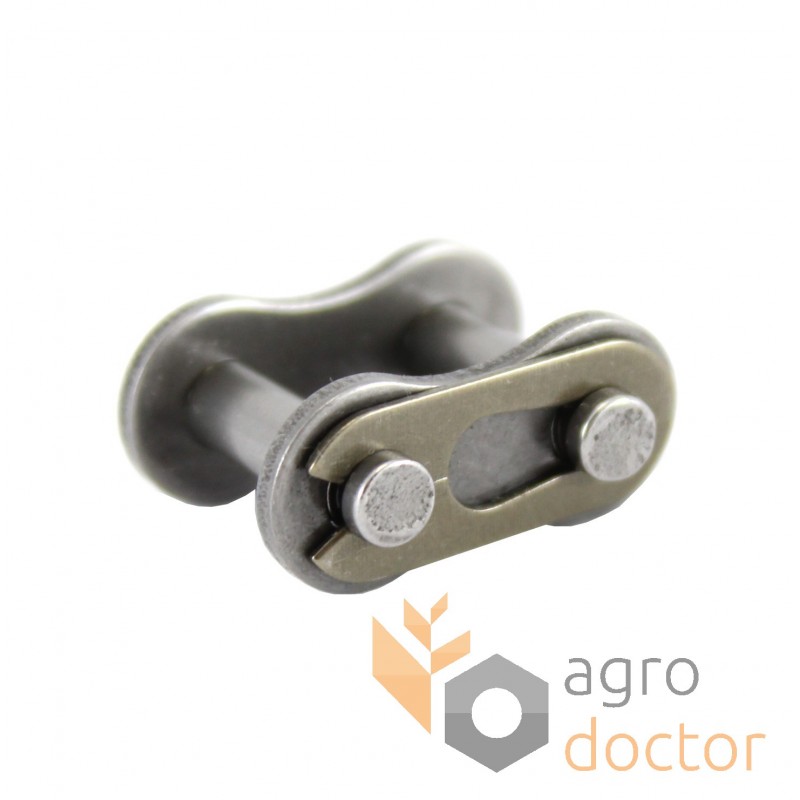

Соединительное звено роликовой цепи 08B-1
Цена: 29 руб.
Соединительное звено однорядной приводной роликовой цепи (ISO606, BS228, DIN8187) AD, Польша. Шаг 12.7 мм (или "). Европейский стандарт. Соответствующая маркировка по ГОСТ - звено типа С-ПР-12.7.
Соединительное звено роликовой цепи 08B-1
AD
Польша
Назначение:
Звено соединительное служит для соединения отрезков приводной роликовой цепи, состоящий из нечетного количества звеньев.
Строение:
Соединительное звено состоит из внешней пластины в которую запрессованы соединительные валики. На противоположную сторону свободно устанавливается съемная пластина и фиксируется пружинным замком.

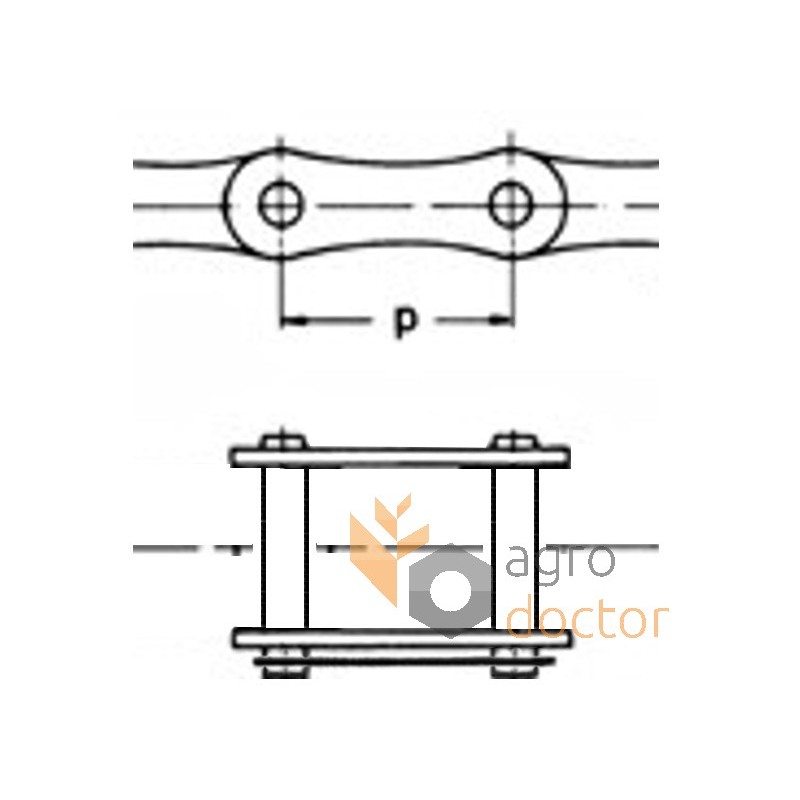

| Шаг цепи , p | mm | 12.7 |
|---|---|---|
| Диаметр пальца , dp | mm | 4.45 |
| Высота , H | mm | 11.8 |
| Расстояние между внутренними пластинами , b1 | mm | 7.75 |
| Шаг цепи согласно ISO484 , P | inch | 1/2 |
| Длина пальца , Lf | mm | 18.2 |
| Толщина материала , S | mm | 1.6 |
Применение
925
930
932
935
940
950
952
955
965
965H
968H
970
975
975HY/4
985
985HY4
