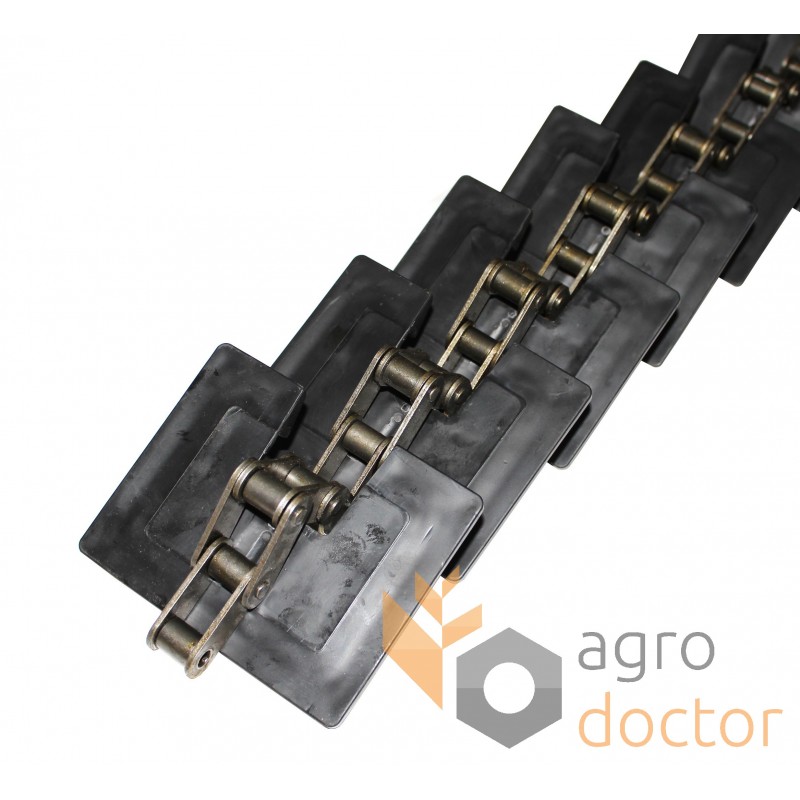

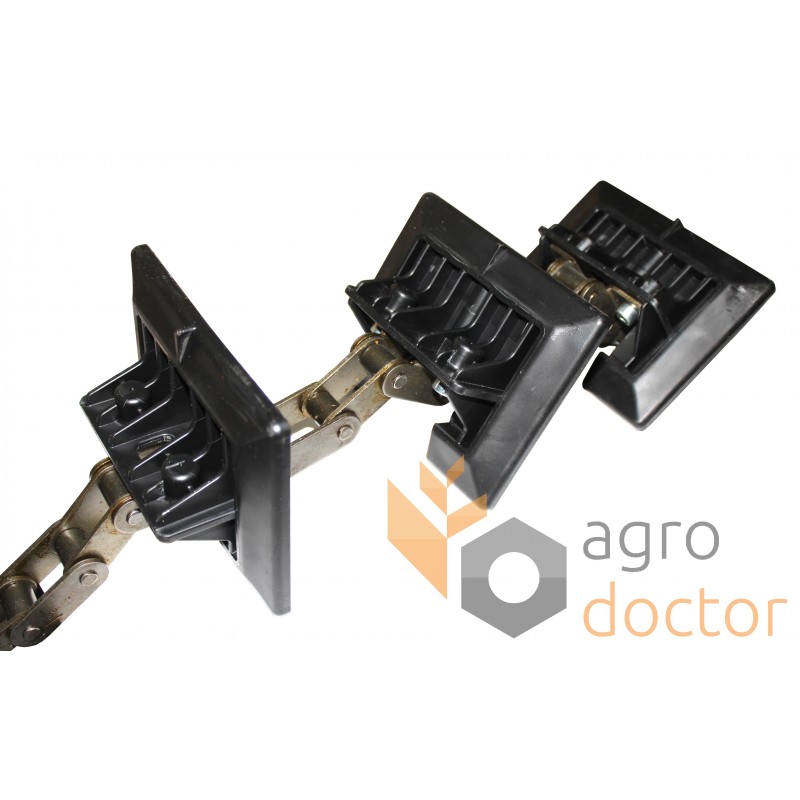

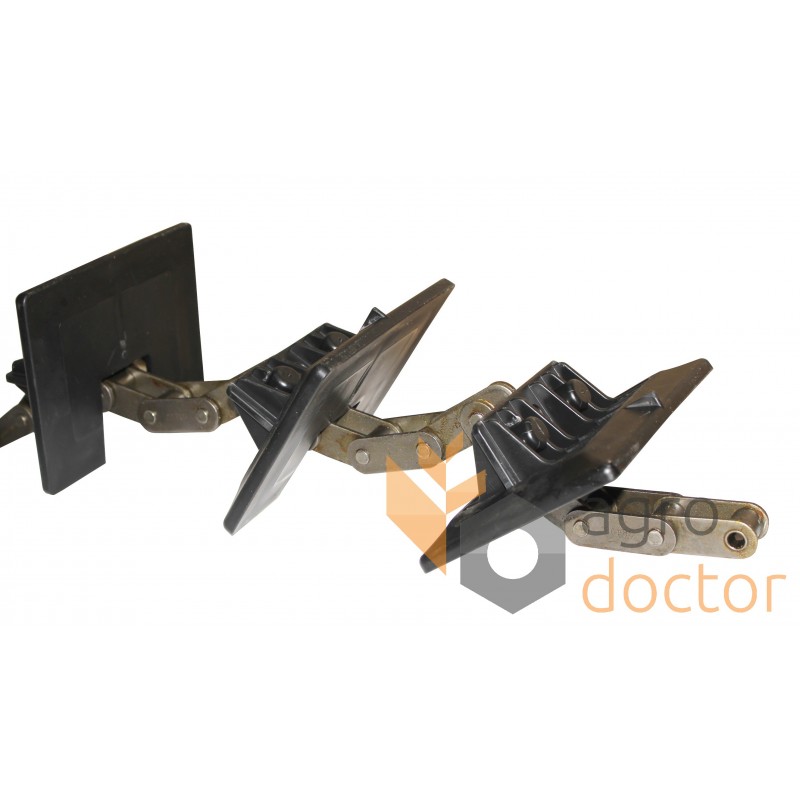

Цепь зернового элеватора в сборе - 757220 подходит для Claas
Цепь зернового элеватора в сборе - 757220 подходит для Claas
Использование
Запчасть транспортера зерноуборочного комбайна Claas.
Назначение:
Цепь элеватора в сборе применяется для транспортировки полностью очищенного зерна в бункер в случае зернового элеватора либо для возвращения не полностью очищенного зерна и частей колосков на повторную обработку в молотильный барабан в случае колосового элеватора.
Используется для замены изношенного или поврежденного узла в ходе ремонтно-восстановительных работ.
Свойства:
Цепь элеватора представляет собой отрезок длиннозвенной роликовой транспортерной цепи конкретной длины. Часть ее внешних звеньев в определенной последовательности снабжена специальными лапками для крепления рабочих элементов элеватора (скребков, подкладок).
Характеризуется общим количеством звеньев, шагом и порядком чередования звеньев с креплением.
| Вес , W | kg | 28 |
|---|---|---|
| Общая ширина , Wb | mm | 154 |
| Количество звеньев , Nl | 166 | |
| Шаг цепи , p | mm | 38.4 |
| Количество скребков , Ns | 41 | |
| Диаметр пальца , dp | mm | 8.28 |
| Длина , L | mm | 6374,4 |
| Высота , H | mm | 122 |
| Расстояние между внутренними пластинами , b1 | mm | 19.1 |
| Диаметр ролика , d1 | mm | 15.88 |
| Резьба , M | М8 | |
| Расстояние между отверстиями для крепления , b | mm | 58 |
| Толщина материала , S | mm | 3.2 |
