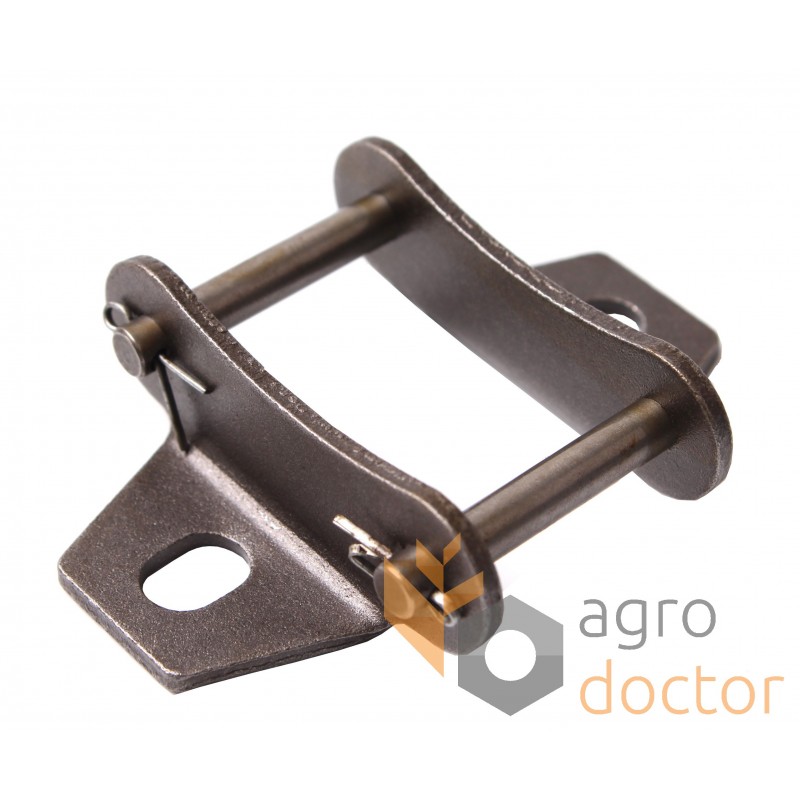

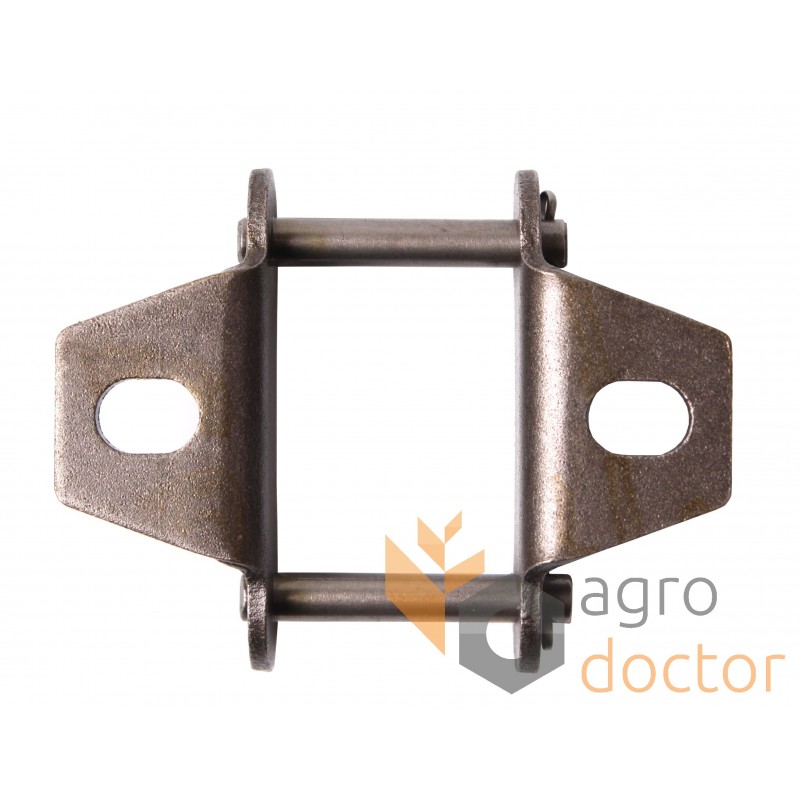

Внешнее звено с креплением 2K1 (шаг 41,4мм)

Назначение:

Звено соединительное с креплением служит для соединения отрезков транспортерной роликовой цепи, состоящих из нечетного количества звеньев в случае когда в этом месте есть необходимость в установке элементов элеватора либо транспортера (скребков, направляющих планок).

Строение:

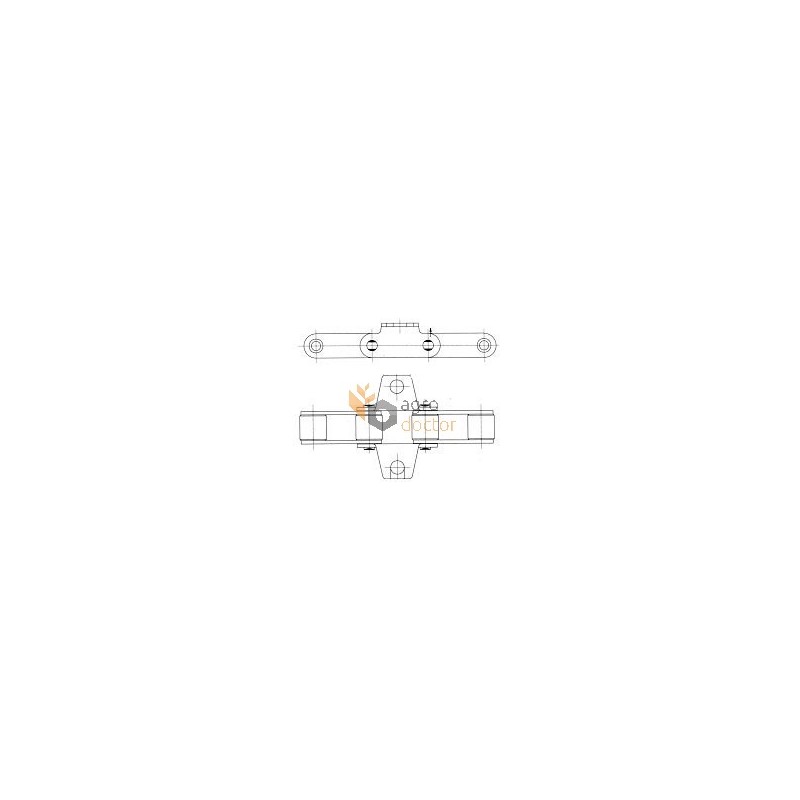

Соединительное звено с креплением включает в себя два основных элемента в виде угольников. В одну из полок первого запрессованы соединительные валики (пальцы) на дальних концах которых выполнены либо отверстия для шплинтов либо канавки под пружинный замок, служащие для фиксации второго элемента после монтажа звена. На других полках угольников расположены ответстия для крепления рабочих элементов транспортера.
