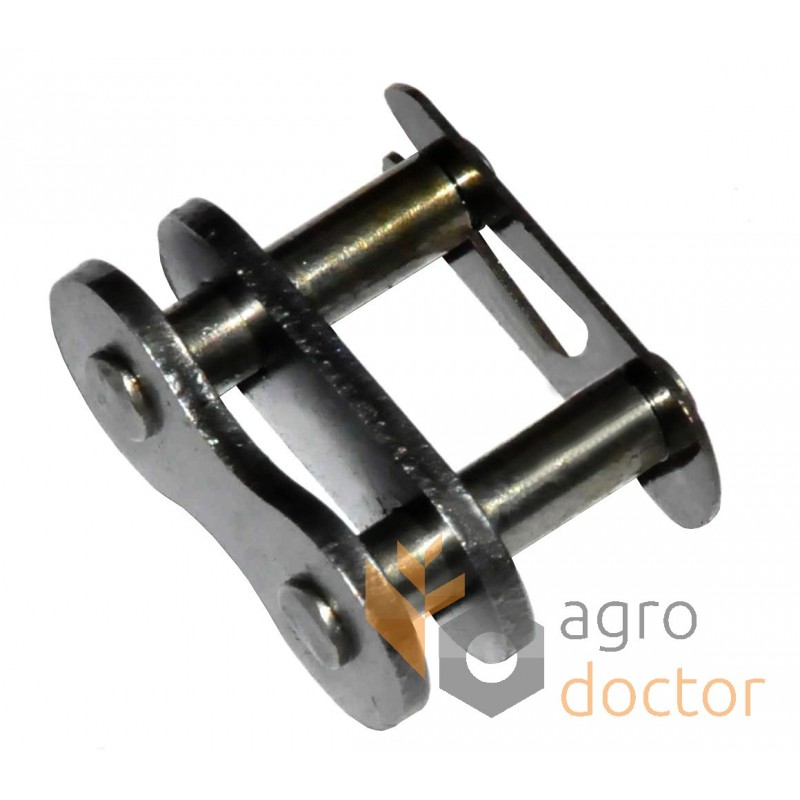

Замок цепи роликовой 16A-1 [AD]
Цена: 96 руб.
Соединительная звено (замок) для однорядной приводной роликовой цепи 16A-1 с шагом - 25.4 мм.
Замок цепи роликовой 16A-1 [AD]
AD
Польша
Назначение замка:
Звено соединительная служит для соединения отрезков роликовой цепи, заканчивающиеся внутренними звеньями (роликами) или замыкания цепи с нечетным количеством звеньев.
Строение замка:
Соединительная звено (замок) состоит из двух пластин в одну из которых запрессованы два пальца. При замыкании цепи на пальце одевается другая пластина и фиксируется на звене с помощью шплинтов или специальной пружинной замыкающей скобы.
| Вес , W | kg | 0.059 |
|---|---|---|
| Общая ширина , Wb | mm | 35 |

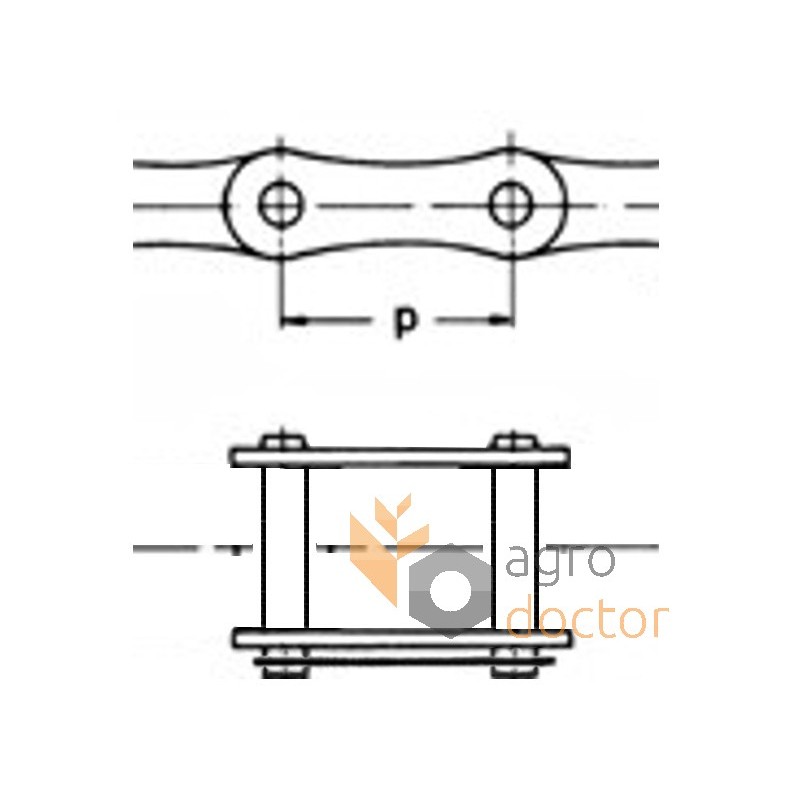

| Шаг цепи , p | mm | 25.4 |
| Диаметр пальца , dp | mm | 7.92 |
| Высота , H | mm | 21 |
| Расстояние между внутренними пластинами , b1 | mm | 15.75 |
| Шаг цепи согласно ISO484 , P | inch | 1 |
| Длина пальца , Lf | mm | 35 |
| Толщина материала , S | mm | 3.25 |
Применение
1072
1075
1075HY/4
1174
1174HY/4
1177
975
975HY/4
CR 9040
CR 9060
CR 9065
CR 9070
CR 9080
CR 9090
CR 920
CR 940
CR 960
CR 970
CR 980
OEM номера
J4216H
288063
47794790
